Металлочерепица Grand Line Квинта Плюс 3D 0,5 Satin Matt TX RAL 3005 в Подольске

Металлочерепица Grand Line Квинта Плюс 3D 0,5 Satin Matt TX RAL 3005 — листовая металлочерепица Grand Line с канавкой на гребне волны и ступенькой 30 мм. Выбранное исполнение: сталь 0,5 мм, Satin Matt TX, RAL 3005. Согласуйте размеры, длины и покрытие доборов до заказа.

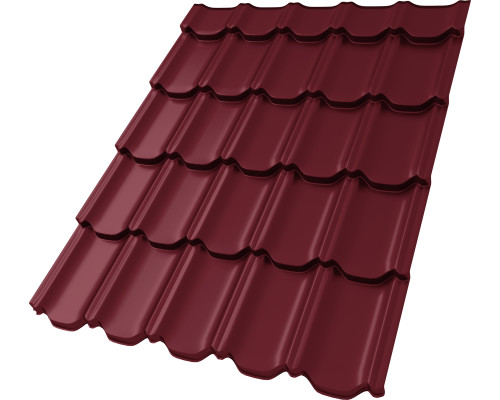

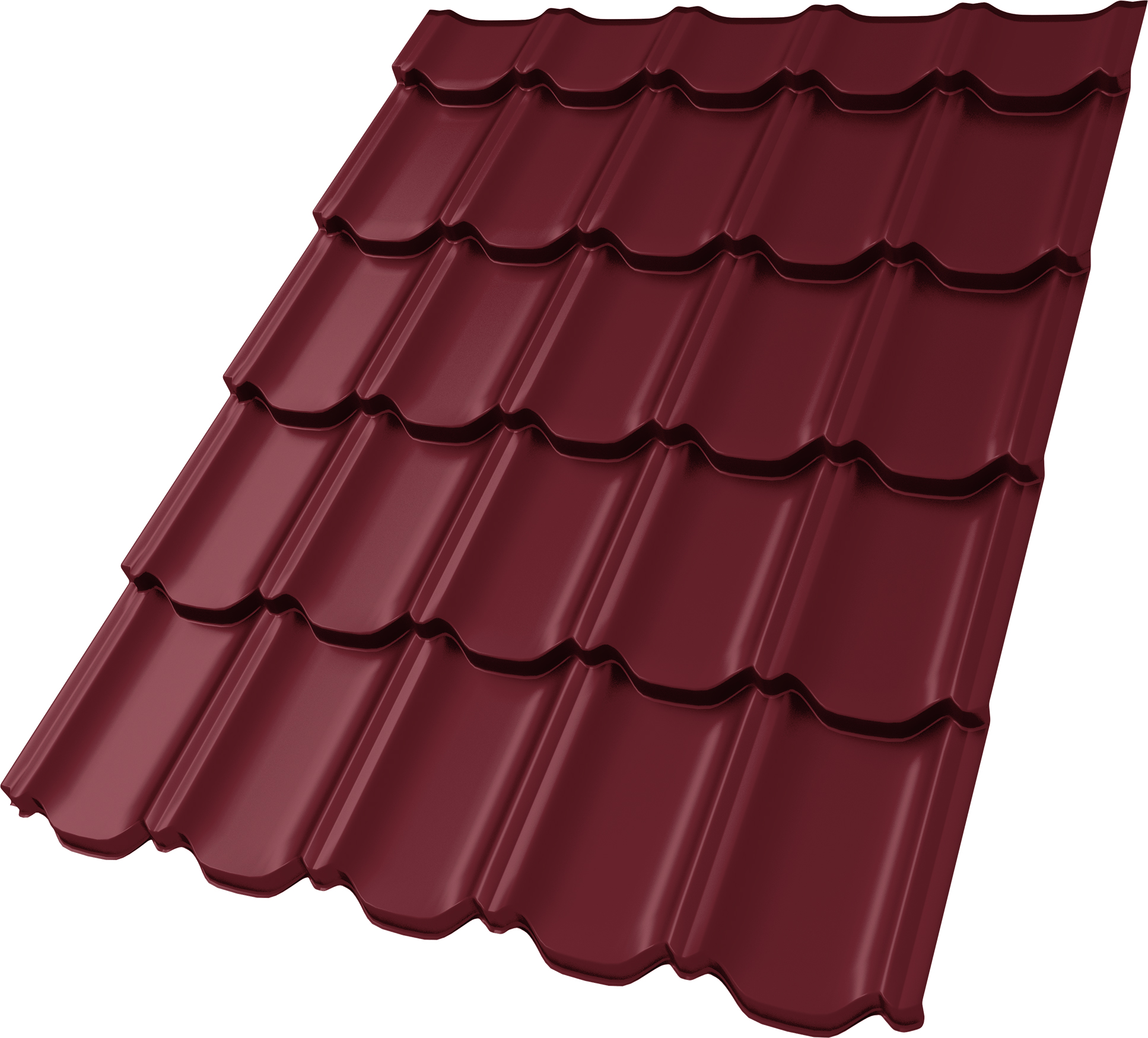

На фотографии — выбранное исполнение из нашего каталога. Рез и размеры подтверждаются спецификацией поставки. Оттенок и поверхность сравнивайте на реальном образце.

Характеристики выбранной Квинта Плюс 3D

Покрытие и цвет RAL 3005

Индекс TX входит в обозначение выбранного покрытия. Сопоставьте образец с Satin Matt и с выбранными доборами; короткое слово «матовый» не заменяет полную спецификацию.

Красное вино: сравните бордовый оттенок с кирпичом и доборами на дневном свете, особенно если стены тоже имеют красный тон.

Сверяйте полимер, металлический защитный слой и сталь по техническому листу и документу партии. Индексы X, TX, Matt и 275 входят в обозначение выбранного исполнения, а не всего каталога. При ремонте сравните оттенки и стыковку старого и нового листов.

Гарантия этого исполнения

По текущей гарантии Grand Line для Satin Matt TX во внутренней зоне далее 3 км от моря: 25 лет на технические характеристики и 15 лет на внешний вид. В приморской зоне 0–3 км техническая гарантия — 3 года. Применимость и все условия подтверждаются талоном этой поставки.

Условия хранения, резки, монтажа и обращения входят в гарантийные требования. Упакованный материал не оставляют надолго во влажности, плёнку снимают в установленный срок. Полные исключения и порядок обращения приведены в документе производителя.

Размеры и расход листов

На прямоугольный скат 10×4 м предварительно нужны 9 колонок и 9 цельных листов длиной 4 м. Площадь ската 40 м², полных листов 43,632 м². Для числа колонок используют рабочую ширину 1150 мм, для полной площади — 1212 мм. Карнизный выпуск, крайние части, ендовы, окна и трубы требуют отдельной раскладки.

Заводской диапазон 0,47–8 м не подтверждает произвольное место реза. Работа с листами длиннее 4 м не рекомендована Grand Line из-за сложности перевозки и подъёма; согласуйте длины, стыки, транспорт и разгрузку.

Обычная Квинта Плюс имеет полную ширину 1210 мм и ту же рабочую 1150 мм; у выбранной 3D фигурный рез следует волне. Фигурный край сам по себе не уменьшает число колонок; возможность стыковки проверяют по образцам.

Рассчитать листы и сравнить с обычной Квинтой →

Доборы и монтаж

По узлам крыши подберите конёк, карнизные и торцевые планки, ендовы и примыкания. Согласуйте Satin Matt TX и RAL 3005: одинаковый цветовой код не гарантирует одинаковую фактуру. Крепёж, снегозадержатели, проходные элементы, мембрану, вентиляцию, водосток и подшивку подбирают к конструкции; утеплённая крыша требует внутренней пароизоляции.

По схеме семейства Квинта Плюс на стр.11 текущей инструкции начальная доска выше штатной на 20–25 мм. От начала первой доски до центра второй показано 300 мм, последующие шаги 350 мм; выбранный карнизный узел согласуют отдельно. Продольный нахлёст соединяют саморезами металл–металл 4,8×19 мм под ступенью в спад волны. Рядовое крепление к обрешётке имеет свою схему.

Не используйте абразивный круг, убирайте стружку после резки и сверления, сохраняйте вход воздуха на карнизе и выход сверху. При получении сверяйте маркировку, длины, количество, цвет и состояние листов до монтажа.

Подобрать доборы к Квинта Плюс 3D →

Сопутствующие товары к Квинта Плюс 3D

Ниже действующие позиции для комплекта. Планки Металл Профиль — примеры: бренд, размеры, покрытие и цвет согласуют с выбранной крышей Grand Line. Крепёж, снегозадержатели и проходные элементы подбирают по проекту.

Конёк

Металл Профиль, НорманМП. Размер 120 × 120 × 2 000 мм — пример для согласования верхнего узла.

1628 ₽/шт

Выбрать вариант →

Карнизная планка

Металл Профиль, НорманМП. Размер 100 × 69 × 2 000 мм; подбирается вместе с карнизом и водостоком.

1218 ₽/шт

Выбрать вариант →

Нижняя ендова

Металл Профиль, НорманМП. Размер 298 × 298 × 2 000 мм; нужна при внутреннем пересечении скатов.

2941 ₽/шт

Выбрать вариант →

Подкровельная мембрана

Изоспан AM. Для конструкции утеплённой крыши по инструкции мембраны; не заменяет внутреннюю пароизоляцию.

4900 ₽/шт

Выбрать вариант →

Торцевая планка

Металл Профиль НорманМП, 90 × 115 × 2 000 мм. Полки и крепление согласуйте с геометрией крайнего листа и торцевым узлом.

1420 ₽/шт

Выбрать вариант →

Лента под контробрешётку

Дельта-Шаум-Банд Сб 60. Подбирается к мембране и конструкции; закрывает места её крепления под контррейкой.

2180 ₽/рулон

Выбрать вариант →

Вентиляционный выход

Металл Профиль D160. Назначение трубы и проходной элемент подбирайте к своему профилю, кровельной конструкции и системе вентиляции.

3100 ₽/шт

Выбрать вариант →

Водосток

Прямоугольный желоб Вортекс 127 мм, 3 м. Сечение, воронки, трубы и кронштейны подбираются по расчёту.

456 ₽/шт

Выбрать вариант →

Подшивка свесов

Металлический софит Grand Line Вертикаль. Вариант перфорации выбирают с учётом притока воздуха у карниза.

791 ₽/шт

Выбрать вариант →

Документы и полная смета

Для расчёта нужны план и уклон каждого ската, узлы, выбранное покрытие и цвет, адрес и условия разгрузки. Согласуйте длины, сроки, цену полного комплекта, доставку и гарантийный талон. Текущая цена и единица продажи показаны в карточке; наличие выбранного исполнения подтверждаем для заказа.

Заводские размеры Квинта Плюс 3D → · Инструкция Grand Line, PDF → · Гарантийные условия, PDF →
