РНЧ-70 · внешняя · RAL 1014 Слоновая кость
Внешняя часть образует основную полосу Ранчо. В двухчастном ряду в неё вставляют внутреннюю ламель той же номинальной группы; существует также схема без внутренней вставки.
Позиция длиной 2000 мм из оцинкованной стали 0,45 мм. Цена в карточке — за штуку. Код магазина MP-FN-001601; заводской код 1158069.
| Параметр | Это исполнение |
|---|---|
| Профиль | РНЧ-70 · внешняя |
| Длина | 2000 мм · 2 м |
| Высота детали по чертежу | 70 мм · номинальная группа РНЧ-70 |
| Глубина системы | 35 мм |
| Сталь | Оцинкованная · 0,45 мм |
| Полное покрытие | ПЭ-01-1014-0.45 |
| Цвет | Слоновая костьRAL 1014 |
| Поверхность | Глянцевая |
| Нанесение покрытия | Одностороннее покрытие |
| Цветостойкость по заводской таблице | Хорошая (RUV3) |
| Единица цены | Штука отдельной детали длиной 2000 мм |
Размеры и назначение

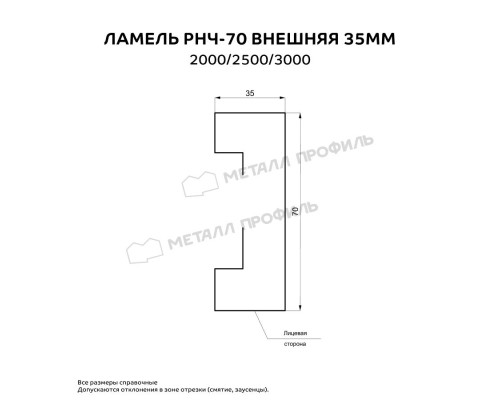

Номинальная группа РНЧ-70; собственная высота этой внешней детали — 70 мм по справочному чертежу. Глубина системы 35 мм. Высота секции и число рядов определяются раскладкой с просветами, а не одним числом в названии.
Для двухчастной сборки этой группы есть РНЧ-70 · внутренняя · MP-FN-001613 с тем же полным покрытием. Обязательность внутренней части и количество определяются схемой.
Покрытие и вид обратной стороны
Покрытие одностороннее. Вид и цвет защитного обратного слоя согласуйте отдельно; рисунок или фактура лицевой стороны на него не переносятся.
Полное обозначение ПЭ-01-1014-0.45 фиксируют в заказе. Фирменное название цвета не заменяют произвольным RAL. Для добора к существующему ограждению сравните физические образцы, блеск, фактуру и партию.

Количество и полная стоимость
Количество деталей вносят по схеме. Стоимость этой строки равна числу штук, умноженному на цену за штуку. Каждая деталь имеет длину 2 м: 10 штук — это 20 м отдельных ламелей, а не 20 м готового забора. Выбрать точное исполнение и проверить ведомость.
В цену отдельной позиции автоматически не входят другие ламели, боковые стойки, крышка, усиливающие или вертикальные элементы, крепёж, столбы, основание, каркас входной группы, доставка и монтаж. Нужный объём, срок и состав подтверждают в спецификации.
Сборка и совместимость
Ранчо: сначала при необходимости устанавливают декоративные накладки, затем противоположные боковые стойки 35 мм на одном уровне. По заводской инструкции шаг крепления стоек — не более 500 мм; крепёж к металлу и к каменной опоре подбирают отдельно.
В двухчастном ряду внутреннюю ламель вставляют в паз внешней. Блоки заводят в стойки сверху вниз; первую нижнюю ламель выставляют по уровню. По длине оставляют компенсационный зазор 2–3 мм с каждой стороны. Просвет между рядами выдерживают шаблоном по выбранной раскладке.
Крепления сторон А и Б различаются: схема зависит от РНЧ-70/95/160/200 и наличия вставки. Число точек берут из таблицы инструкции, а не назначают одним числом всем профилям. Крышку 38×23 крепят к боковым стойкам; верхнюю ламель рекомендуют заводить в неё на 2–3 мм.
Несущую часть рассчитывают для участка, высоты и ширины секций. Перед сборкой согласуют опоры, узлы примыкания, повороты и входную группу. Инструкции и документы изготовителя.
РНЧ-70 · внутренняя

Ламель РНЧ-70 внутр. 35мм х 2000 (ПЭ-01-1014-0.45)
Код MP-FN-001613 · длина 2000 мм
Другая часть или альтернативное покрытие: назначение и обязательность сверяют по схеме.
328 ₽/шт.
Срок поставки нужно подтвердить.
Открыть исполнение →Гарантия и приёмка
В заводской карточке этого исполнения указан срок до 5 лет. Гарантия на сквозную коррозию и гарантия внешнего вида имеют разные сроки. Они зависят от покрытия, расстояния до моря и соблюдения правил перевозки, хранения, монтажа и эксплуатации. Срок «до … лет» в карточке производителя не означает одинаковую гарантию на весь забор, опоры и монтаж.
В документе для исполнения с обозначением Д обязательства указаны на каждую декоративно окрашенную сторону по типу покрытия; обычное защитное покрытие обратной стороны исключено. Обратная сторона Колер сама по себе не подтверждает двустороннюю гарантию. Равномерное выцветание, изменение блеска и разнооттеночность разных партий не приравниваются к гарантийному дефекту.
Для Полиэстера срок до 5 лет из карточки сверяют с раздельными условиями общего талона. При получении проверьте код MP-FN-001601 / 1158069, профиль, покрытие ПЭ-01-1014-0.45, толщину 0,45 мм, длину 2000 мм и количество. Осмотрите поверхности и кромки до монтажа, сохраните этикетки и документы. Абразивная резка запрещена; при наличии плёнки соблюдают срок и температуру её снятия.
Что передать для предложения
Укажите код MP-FN-001601, число деталей, чистые размеры и высоту пролётов или рам, тип опор и выбранную схему. Приложите фотографии и список уже купленных элементов. Для доставки нужны адрес, условия подъезда и разгрузки. Доставка и оплата.
